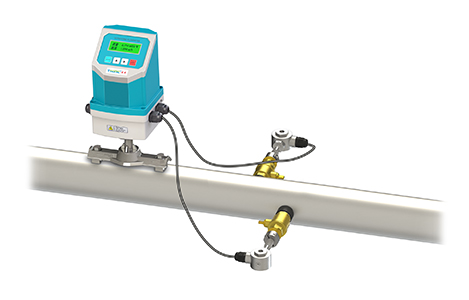

DMTU-4插入式超聲波流量計
插入式超聲波流量計由主機和插入式傳感器組成。只需在管道表面開兩個安裝孔即可安裝插入式傳感器。利用專用的開孔工具，可實現不停水安裝插入式傳感器，由于傳感器直接于流體接觸，測量穩定可靠。配接三線制PT100溫度傳感器，可以實現熱量測量。
【基本技術參數】
類別
性能 、 參數
主機
原理
超聲波時差原理
精度
±1%
顯示
可連接2×10背光型中文或2×20字符西文型液晶顯示器，支持中、英、意、土耳其語四種語言
信號輸出
1路4-20mA電流輸出，阻抗0-1K，精度0.1%（選配）
1路繼電器輸出
信號輸入
3路4-20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
可連接三線制PT100鉑電阻，實現熱量測量
通信接口
隔離RS485串行接口，支持MODBUS等協議
管道情況
管材
鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
管內徑
15~6000mm
直管段
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D(D為管徑）
測量介質
種類
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
溫度
溫度：-30~160℃
濁度
10000ppm且氣泡含量小
流速
0~±10m/s
工作環境
溫度
主機：-20~60℃；流量傳感器：-30~160℃
濕度
主機：85%RH;傳感器防護等級IP68
功耗
1.5W
【可選配主機】主機類型

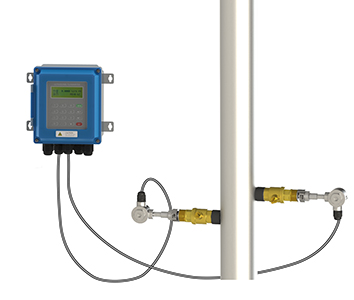

測量組成圖
基本參數

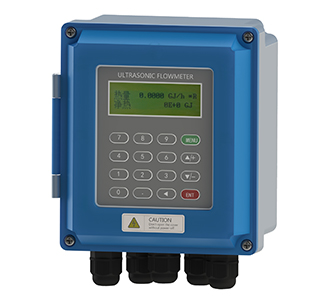

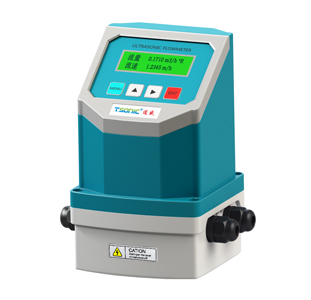

DMTU-4/B
IP67高防護
壁掛式超聲波流量計
· 主機可安裝于墻面、儀表箱、配電箱內
· 防護等級：IP67
· 供電方式：DC8-36V或AC85-264V
· 規格尺寸：156×174×85mm

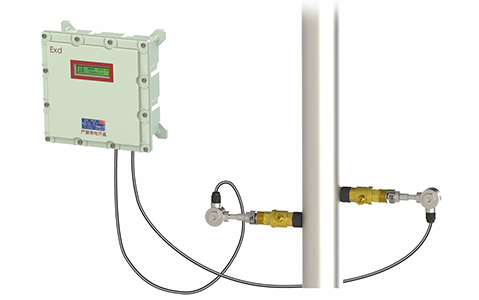

TUF-4/EX
分體防爆式超聲波流量計
· 主機采用隔離型防爆，應用于易燃易爆場合
· 防護等級：DII BT5
· 防護等級：IP65
· 供電方式：DC8-36V或AC85-264V
· 規格尺寸：325×310×160mm
TUF-4/YT
IP68高防護
一體式超聲波流量計
· 主機和傳感器均安裝在測量管道上
· 防護等級：IP68
· 供電方式：DC8-36V或AC10-30V
AC85-264V，選配防水電源適配器
· 規格尺寸：187×151×117mm
TUF-4/M
超聲波流量熱量模塊
· 主機體積小，功能全，價格低，采用導軌安裝，適合批量使用安裝于儀表箱或配電柜中。
· 供電方式：DC8-36V或AC10-30V
· 規格尺寸：91×91×38mm

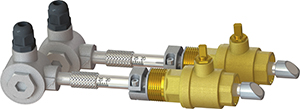

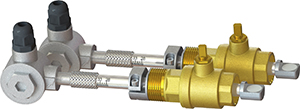

【可選配的流量傳感器】標準型插入式傳感器
加長型插入式傳感器
平行型插入式傳感器
· 適用于可直接焊接的管道，如碳鋼管
· 壁厚≤20mm的管道
· 口徑DN50~DN6000
· 溫度范圍：-30~160℃· 適用于不可直接焊接的管道，如水泥管、鑄鐵管、PVC管或者復合材料管
· 壁厚≤70mm的管道
· 口徑DN50~DN6000
· 溫度范圍：-30~160℃· 適用于安裝空間不足的場合
· 可焊接管道和不可焊接管道均可使用
· 壁厚無限制，插入深度為1/3管內徑
· 口徑DN50~DN6000
· 溫度范圍：-30~160℃
【可選配的溫度傳感器】類別
圖片
型號
測量范圍
測量口徑
安裝要求
精度
外夾式
三線制PT100
CT-1
≥DN50
-30~160℃
無需停產
100℃±0.8℃
精確匹配后溫差≤0.1℃插入式
三線制PT100
PCT-1
≥DN50
-30~160℃
需停產
帶壓安裝插入式
三線制PT100
PCT-2
≥DN50
-30~160℃
無需停產
小口徑插入式
三線制PT100
SCT-1
＜DN50
-30~160℃
需停產

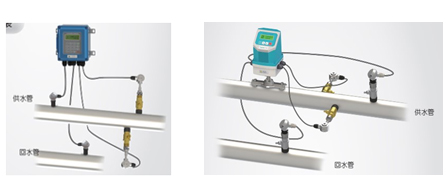

【熱量測量圖】

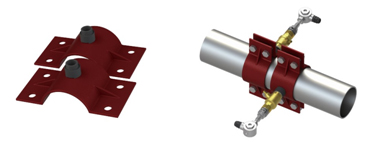

【管箍】
插入式超聲波流量計由壁掛式主機和插入式傳感器組成。
經過最新升級，DMTU-4/B主機防護等級提升至IP67。
只需在管道表面開兩個安裝孔即可安裝插入式傳感器。利用開孔工具，可實現不停水安裝插入式超聲波傳感器，由于傳感器直接與流體接觸，測量穩定可靠。
