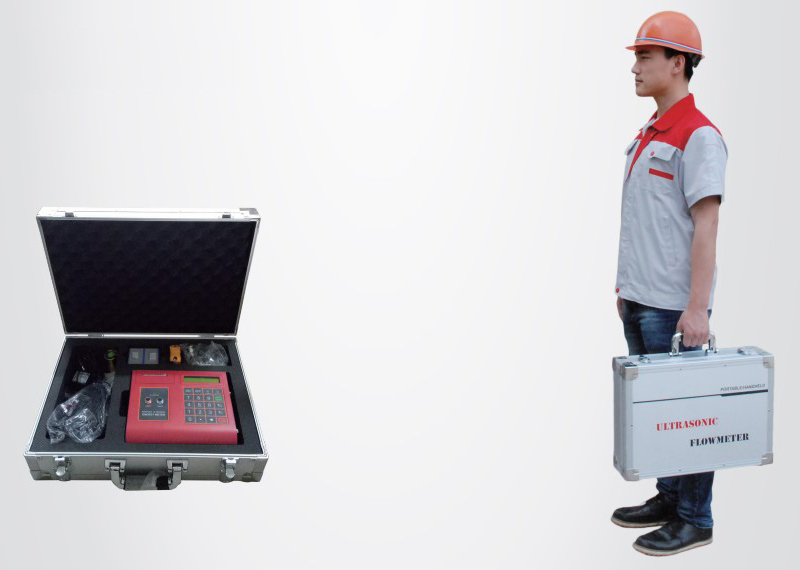

DMTU-1便攜式超聲波流量計

　　便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。內置打印機和SD卡存儲器，可即時或定時打印設定的測量值。廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業?？梢杂米錾a監測、流量校驗、臨時檢測、流量巡查、水平衡調試、熱網平衡調試、節能監測，是流量即時監測必備的工具儀表。配接外貼式三線制PT100，即可實現熱量測量。

技術指標

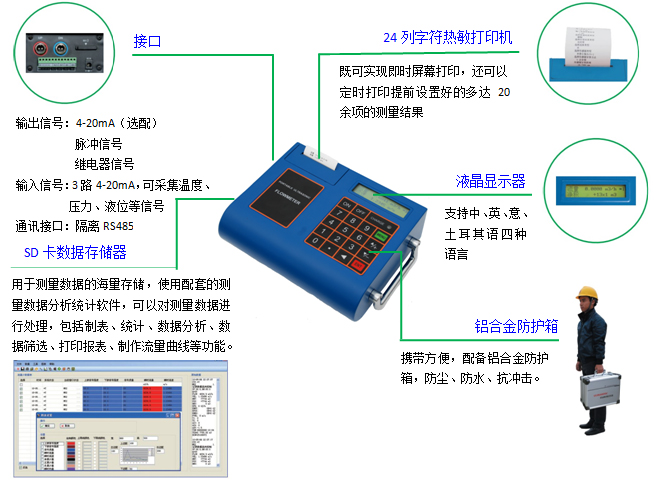

主要特點

現場圖片

【基本技術參數】

類別	性能、參數
主機	原理	超聲波時差原理
	精度	±1%
	顯示	可連接2×10背光型中文或2×20字符西文型液晶顯示器，支持中、英、意、土耳其語四種語言
	信號輸出	1路4-20mA電流輸出，阻抗0-1K，精度0.1%（選配）
		1路OCT脈沖輸出（脈沖寬度6~1000ms，默認200ms)
		1路繼電器輸出
	信號輸入	3路4-20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
	信號輸入	可連接三線制PT100鉑電阻，實現熱量測量
	數據接口	隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議
管道情況	管材	鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
	管內徑	15~6000mm
	直管段	傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D(D為管徑）
測量介質	種類	水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
	溫度	溫度：-30~160℃
	濁度	10000ppm且氣泡含量小
	流速	0~±10m/s
工作環境	溫度	主機：-20~60℃；流量傳感器：-30~160℃
工作環境	濕度	主機：85%RH;傳感器防護等級IP67
電源	8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時以上；選配4-20mA輸出信號，可連續工作8小時。使用AC90~260V電源適配器，可實現不間斷測量。
功耗	1.5W

【流量測量組成圖】

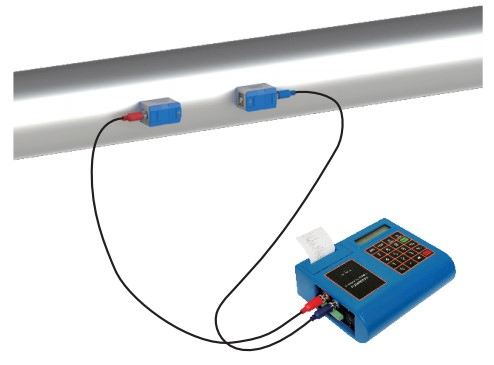

外夾式傳感器

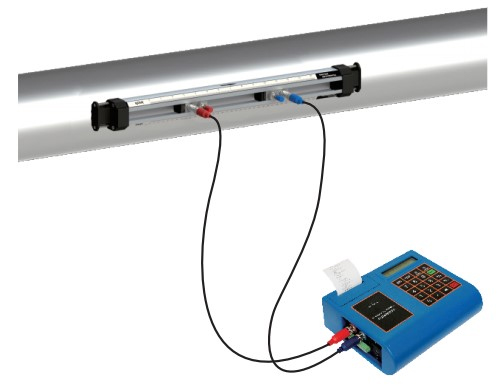

支架式傳感器

· 無需斷管斷流，無壓力損失

· DN15~DN6000管道流量測量

· 流體溫度-30~160℃

· 無需斷管斷流，無壓力損失

· DN15~DN700管道流量測量

· 流體溫度-30~160℃

· 提高安裝精度，簡化安裝過程，縮短安裝時間

【可選配的流量傳感器】

類別	圖片	規格	型號	測量口徑	溫度范圍	尺寸
標準外夾式		標準小型	TS-2	DN15~DN100	-30~90℃	45×25×32mm
		標準中型	TM-1	DN50~DN700	-30~90℃	64×39×44mm
		標準大型	TL-1	DH300~DN6000	-30~90℃	97×54×53mm
高溫外夾式		高溫小型	TS-2-HT	DN15-DN100	-30~160℃	45×25×32mm
		高溫中型	TM-1-HT	DN50~DN700	-30~160℃	64×39×44mm
		高溫大型	TL-1-HT	DH300~DN6000	-30~160℃	97×54×53mm
標準支架式		標準小型	HS	DN15-DN100	-30~90℃	318×59×85mm
		標準中型	HM	DN50~DN300	-30~90℃	568×59×85mm
		標準延長	EB-1	DH300~DN700	-30~90℃	188×59×49mm
高溫支架式		高溫小型	HS-HT	DN15-DN100	-30~160℃	318×59×110mm
		高溫中型	HM-HT	DN50~DN300	-30~160℃	568×59×110mm
		高溫延長	EB-1-HT	DH300~DN700	-30~160℃	188×59×49mm
